A tanulók ezt a készletet használhatják egy ScienceWorkshop számítógépes csatlakozóval és erősítővel vagy egy önálló egységként.
Jellemzők:
- A tárolótálca tart minden tartozékot, ezzel csökkentve annak az esélyét, hogy egy ellenállás vagy kapacitás elvész. Két D elem szükséges az önálló használatra (nem tartozék).
- Az AC/DC elektronika labor használata egy 550 vagy 850 Univerzális interfésszel lehetővé teszi a tanulók számára, hogy feszültség-, és áramadatokat gyűjtsenek és értékeljenek ki. Továbbá a kísérletek meghajthatók az 550 vagy 850 Univerzális interfész erősítővel.
- A PASCO SPARKvue AC/DC elektronika laborhoz való használatához szüksége van:
- A <5 V feszültséget és <300 mA áramot igénylő kísérletek a 750-nel végezhetők, nincs szükség erősítőre.
Elvégezhető kísérletek:
Az AC/DC elektronika labor tanári segédlet tartalmaz mintaadatokat minden kísérlethez.
- Egyedül álló vagy szondás kísérletek
- Áramköri próbapanel
- Fények az áramkörben
- Ohm-törvény
- Ellenállás áramkörökben
- Feszültségek áramkörökben
- Áramok áramkörökben
- Kirchhoff-törvények
- Diódák
- Tranzisztorok
Elvégezhető szenzoros kísérletek:
- Ohm-törvénye II
- RC áramkör
- LR áramkör
- LRC áramkör
- Diódalabor
- Tranzisztorlabor
- Indukció - mágnes tekercsben
Elvégezhető mintakísérletek:
- 5. Kísérlet - Feszültségek áramkörökben:
- A tanulók három ellenállással különböző elrendezésű áramköröket építenek. Az áramkört két D elem hajtja, a feszültségesést az ellenállásokon multiméter méri minden elrendezésben. A tanulókat megkérdezzük arról, milyen mintákat vettek észre a feszültségesésben a különböző áramkörökben.
- 12. kísérlet - RC áramkörök:
- Jelgenerátor használatával az RC áramkör meghajtására. A töltődés alatt álló kapacitáson eső feszültséget multiméter méri. A PASCO SPARKvue-ban feszültség-idő gráf rajzolódik ki. A tanulóknak ezen információk alapján ki kell számolniuk az áramkör időállandóját.

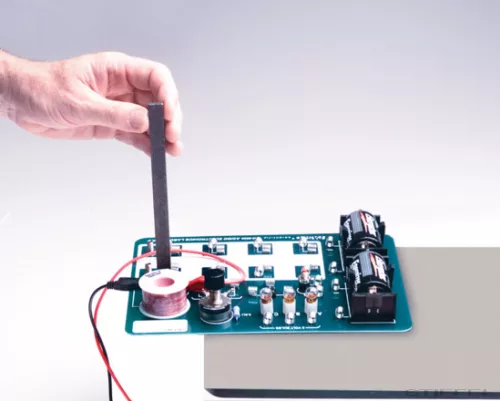

- 10. kísérlet - Indukció:
- A PASCO SPARKvue és a Feszültségmérő szenzor használatával a tanulók megmérhetik az elektromotoros erőt, amely a mágnes tekercsen való áthaladásakor keletkezik. A feszültség-idő gráf integrálásával a tanulók a mágneses fluxus változását is kimérhetik, amelyet a mágnes hozott létre.

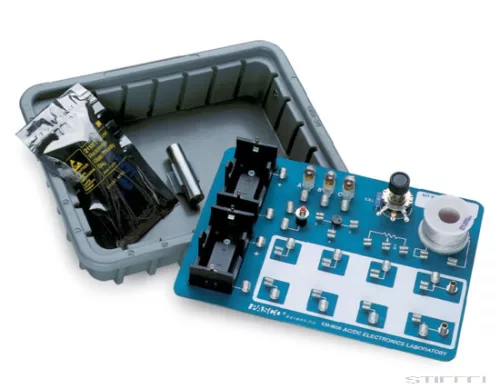

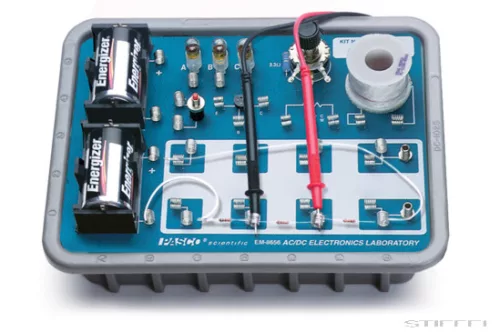

A csomag tartalma:
- 18 x 25 cm áramköri panel
- Ellenállás (4.7 Ohm - 229 kOhm , 5%, 0.25 - 5 W) (24 db)
- Kapacitás (1 µF - 330 µF) (7 db)
- Dióda (6 db)
- Tranzisztor (2 db)
- LED (4 db)
- Elemtartó (2 db)
- Izzófoglalat (3 db)
- Lámpa (3 db)
- Csatlakozó (36 db)
