PASCO Hőerőgép készlet

Jellemzők:

• A légkamra hideg vagy meleg vízbe meríthető
• Két csatlakozó a légkamra csövének vagy egy alacsony nyomásérzékelőnek a csatlakoztatásához
• Ultraalacsony súrlódású grafit dugattyú
• Milliméteres skála méri a dugattyú elmozdulását
• A dugattyú rögzítőcsavar rögzíti a dugattyút a rögzített térfogatokhoz
• Precíziós furatú Pyrex henger műanyag védőpajzzsal
• Két port elzárószelep
• Rúdszorító rudakhoz vagy állványokhoz való rögzítéshez

Felhasználási javaslat:

• Pascal elve
• Hőmotoros ciklusok
• Károly törvénye kísérlet
• A kombinált gáztörvény kísérlete (Gay-Lussac-kísérlet)
• A tömegemelő hőgép-kísérlet
• Tömeg hozzáadása a platformhoz a munkakísérletekhez

Működési elv:

• 1. Hőmotoros ciklus: amikor a légkamrát a hideg vízfürdőből a forró fürdőbe helyezzük, a dugattyú felemelkedik, megemelve a 200 g tömeget, munkát végezve ezzel. A tömeget eltávolítjuk, és a légkamrát visszahelyezzük a hideg fürdőbe, lezárva ezzel az izobár/izotermikus ciklust.

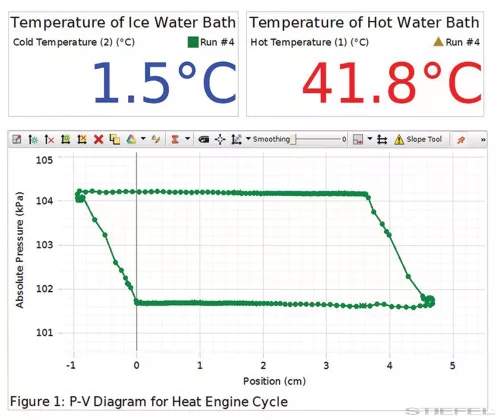

• 2. A hőmotor ciklusát valós időben ábrázoljuk a nyomás vs. térfogat grafikon segítségével.
• 3. A hengerben lévő nyomást egy nyomásérzékelő méri. A térfogatot a dugattyú helyzetének forgómozgás- vagy mozgásérzékelővel történő követésével mérjük. A forró és hideg fürdő hőmérsékletét hőmérsékletérzékelőkkel rögzítjük.
• 4. A tanulók összehasonlítják a P-V cikluson belüli területet a súly emelése közben ténylegesen elvégzett munkával, hogy meghatározzák, hogyan viszonyul a hőmotorjuk hatásfoka az elméleti maximumhoz.

A csomag tartalma:

• Hőmotor
• Légkamra
• Gumidugó lyukkal
• Cső gyorscsatlakozó szerelvényekkel
• Elzárószelep
• Tömeg, 200 g

Specifikációk:

• Dugattyú átmérő: 32.5 mm
• Maximális dugattyú elmozdulás: ~10 cm
