PASCO Kísérlet - Ampére-törvény

• Részletek
• Adatok

Részletek

Jellemzők:

• A tanulók kísérleti úton ellenőrizhetik az Ampere-törvényt a mágneses térerősség ábrázolásával, amely érinti az áramforrást körülvevő zárt pályán megtett utat.
• A mágneses térerősséget vezeték nélküli mágneses térérzékelővel mérik, amely egy forgómozgás-mérő szenzoron működik. A tanuló zárt úton tolja a kerekén gördülő forgómozgás-mérő szenzort.
• A vezeték nélküli 3 tengelyes mágneses tér és forgómozgás-mérő szenzor lehetővé teszi a tanulók számára, hogy bármilyen alakú pályán mozogjanak anélkül, hogy a vezetékek a tekercs köré tekerednének. A tanulók bármilyen utat választhatnak; nem kell körpályát követnie, mert az érzékelők rögzítik a mező érintőjét bármely úton.
• A kísérlet kulcsa az, hogy a mágneses térérzékelőt érintőlegesen kell elhelyezni a forgómozgás-mérő szenzor kerekéhez képest. Ez megvalósítja az Ampere-törvényben szereplő pontszorzatot, mivel a mágneses térnek csak azt az összetevőjét rögzíti, amely érinti az utat.

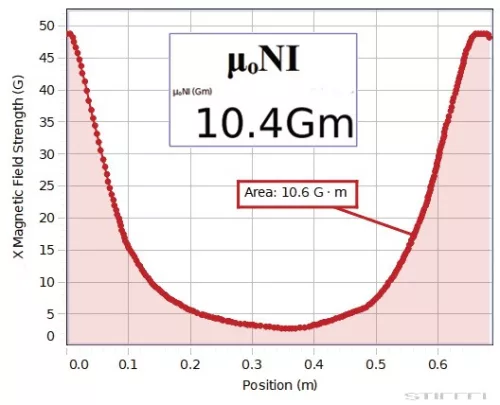

• Ha olyan útvonalon halad, amely nem zár be semmilyen áramforrást, akkor a görbe alatti terület nulla. A Föld vagy bármely közeli forrás mágneses terét mérik, de ezek egy zárt hurokban, amely nem zár be áramot, kialszik.

Felhasználási javaslat:

• Igazolja Ampere törvényét
• Ábrázolja a mágneses mezőt az útvonal érintőjével
• Válassza ki, hogy bezárja-e az áramot vagy sem

A csomag tartalma:

• Ampére-törvény demonstrációs készlet (EM-6720)
• Vezeték nélküli Mágneses tér mérő szenzor (PS-3221)
• Vezeték nélküli Forgómozgás-mérő szenzor (PS-3220)
• Mágnesestér-tekercs, 500 menetes (EM-6723A)
• Zéro gauss kamra (EM-8652)

Adatok

Gyártó:

PASCO

PASCO cikkszám:

EX-5552
