PASCO Kísérlet - Hőerőgép ciklusok

Cikkszám:

PA-EX-5530B

Cikkszám:

PA-EX-5530B

Egy teljes megoldás a hőgépek hatásfokának vizsgálatára és az ideális gáztörvénnyel való összehasonlításra.

Jellemzők:

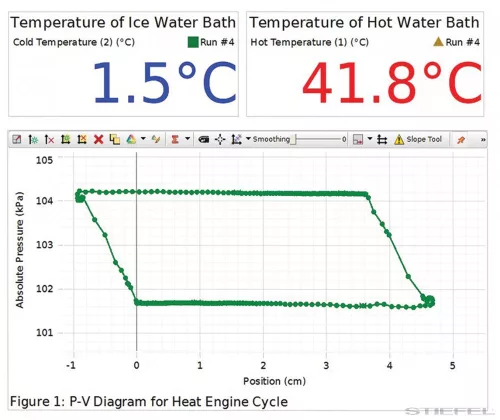

Egy P-V diagram generálódik, amikor egy hőmotort átvezetünk egy cikluson. Ebből a diagramból mérik a gázhoz hozzáadott hőt és a motor által végzett munkát, hogy meghatározzák a motor hatásfokát. Ezt a tényleges hatásfokot az elméleti maximális hatásfokkal vetjük össze.
A hőmotor egy levegővel töltött hengerből áll, amely kitágul, amikor egy csatlakoztatott kannát forró vízbe merítenek. A táguló levegő egy dugattyút nyom, és súly emelésével működik. A hőmotoros ciklus a kannát hideg vízbe merítéssel fejezi be, ami visszaállítja a légnyomást és a térfogatot a kiindulási értékekre.
A ciklus a következőképpen történik:
- Amíg a hideg fürdőben van a kanna, a 200 g-os tömeget az emelvényre helyezzük.
- A kanna átkerül a hideg fürdőből a forró fürdőbe.
- A 200 g-os masszát levesszük a platformról.
- A kanna a forró fürdőből a hideg fürdőbe kerül.

További jellemzők:

A nyomásváltozás mérése alacsony nyomású érzékelővel történik. A dugattyúmagasság változását a Forgómozgás-mérő szenzor szíjtárcsájára csatlakoztatott zsinór méri.
A térfogatváltozást úgy számítjuk ki, hogy a dugattyúmagasság változását megszorozzuk a dugattyú keresztmetszeti területével.
PASCO előny:
- Ez a működő hőmotor megmutatja, hogyan lehet a hőmérséklet-különbséget felhasználni a munkavégzéshez.
- A ciklus minden része könnyen beazonosítható, könnyen meghatározható a tényleges hatásfok, valamint a lehetséges maximális hatásfok.
- A PASCO Capstone szoftver segítségével gyors és azonnali mérésre és kiértékelésre van lehetőség.
Az alábbiak bármelyikével való használatra tervezték:
- 850 Univerzális interfész
- Bármilyen PASPORT interfész 3 porttal

Felhasználási javaslat:

A csomag tartalma:

Gyártó:

PASCO

PASCO cikkszám:

EX-5530B
