PASCO Kísérlet - Káosz

Jellemzők:

• Egy hajtott nemlineáris inga kaotikus viselkedését a fázistérbeli mozgásának grafikus ábrázolásával és Poincare-diagram készítésével vizsgáljuk. Ezeket az ábrákat az inga mozgásához hasonlítják, amikor az nem kaotikus.
• Az oszcillátor egy alumínium korongból áll, amely két rugóval van összekötve. Az alumínium korong szélén lévő ponttömeg nemlineárissá teszi az oszcillátort. A szinuszos meghajtó frekvenciája változtatható a kiszámítható mozgástól a kaotikus mozgásig való előrehaladás vizsgálatához.
• A mágneses csillapítás állítható a kaotikus mozgás karakterének megváltoztatásához. A korong szöghelyzetét és sebességét az idő függvényében rögzítjük egy Forgómozgás-mérő szenzor segítségével.

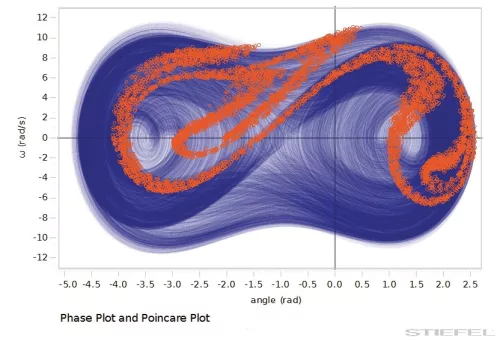

• Valós idejű fázisdiagramot készítünk a rezgés szögsebességének és elmozdulási szögének ábrázolásával.

További jellemzők:

• A Poincare-diagram valós idejű grafikonjának ábrázolása is megtörténik, és rárakódik a fázisdiagramra. Ezt úgy érik el, hogy a fázisdiagramon rögzítik a pontot a vezetőkar minden egyes ciklusában, amikor a vezetőkar blokkol egy fotokaput.
• A PASCO előnye: A PASCO Capstone ábrázolja a mozgást a fázistérben, és valós időben szuperponálja a Poincare-diagramot, megmutatva a tanulóknak, hogy a fázistérbeli mozgás hogyan viszonyul az oszcillátor tényleges mozgásához.

Felhasználási javaslat:

• Nemlineáris oszcillátor
• Kaotikus mozgás
• Fázistér
• Poincare-tér

A csomag tartalma:

• Állványrúd talapzat, nagy méretű (ME-8735)
• Rozsdamentes acélrúd, 120 cm (ME-8741) (2 db)
• Rozsdamentes acélrúd, 45 cm (ME-8736)
• Kettősdió (ME-9507) (2 db)
• Kaotikus/Harmonikus kiegészítő (CI-6689A)
• Mechanikus oszcillátor/vezérlő (ME-8750)
• PASPORT Forgómozgás-mérő szenzor (PS-2120A)
• Fotokapu fej (ME-9498A)
