PASCO Kísérlet - LRC-kör

• Részletek
• Adatok

Részletek

Jellemzők:

• A soros LRC-áramkör válaszát a fenti és alatti hajtási frekvenciákon és a rezonanciafrekvencián vizsgálják.
• Egyenként szinuszos feszültséget kapcsolunk az ellenállásra, a kondenzátorra és az induktorra.
• Az áram amplitúdóját, valamint az alkalmazott feszültség és áram közötti fáziskülönbséget mind a három áramkörben megmérik, hogy lássuk az egyes komponensek áramra gyakorolt hatását.
• Végül szinuszos feszültséget kapcsolunk sorba az induktorra, az ellenállásra és a kondenzátorra.

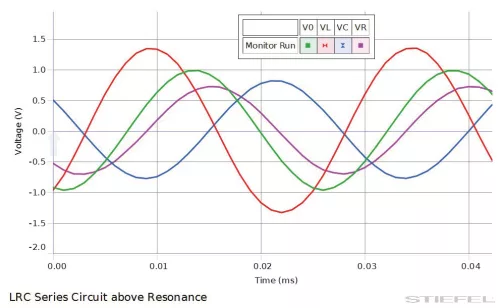

• Megmérjük az áram amplitúdóját és a rákapcsolt feszültség és áram közötti fáziskülönbséget, és összehasonlítjuk az elmélettel.

Felhasználási javaslat:

• LC oszcillációk
• Induktív, kapacitív és rezisztív váltakozó áramú áramkörök

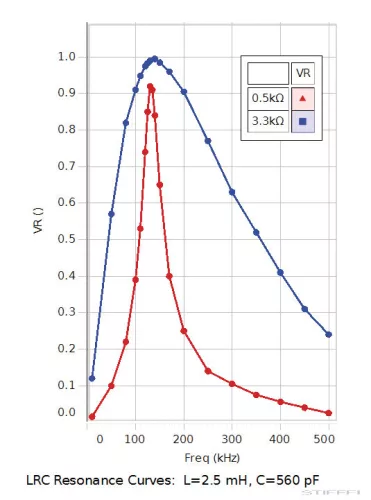

• LRC rezonancia frekvencia

A csomag tartalma:

• RC Induktor hálózat (UI-5210)
• Feszültségszenzor PASCO Univerzális interfészhez, nem védett (UI-5100) (3 db)
• Banándugós mérőkábel, 30 cm (8 db) (SE-7123)
• BNC-Banándugó függvénygenerátor kábel (2 db), nem védett (UI-5119)

Adatok

Gyártó:

PASCO

PASCO cikkszám:

EX-5537
