PASCO Kísérlet - Tekercsek mágneses tere

• Részletek
• Adatok

Részletek

Jellemzők:

• Meghatározzuk az áramvezető tekercsek mágneses térerősségének függését a tekercstől való távolságtól a merőleges tengely mentén, és összehasonlítjuk az elméleti görbével. Ezen túlmenően megvizsgálják a tekercselválasztás változtatásának a Helmholtz-tekercsek közötti mágneses tér alakjára gyakorolt ​​hatását.
• A különböző tekercsek mágneses mezőit a pozíció függvényében ábrázoljuk, amikor a mágneses térérzékelőt egy pálya segítségével vezetjük át a tekercseken. A pozíciót a mágneses térérzékelőhöz rögzített zsinór rögzíti, amely a forgó mozgásérzékelő szíjtárcsáján áthaladva egy függő tömeg van kötve.

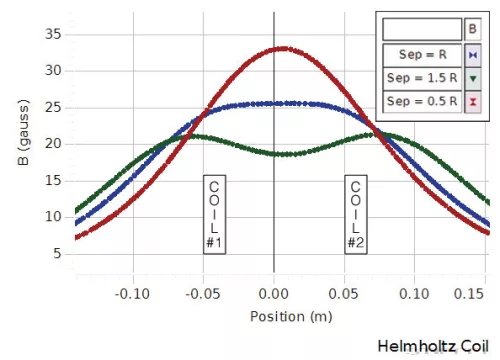

• Érdekes összehasonlítani a Helmholtz-tekercsek mezejét a tekercs sugarának megfelelő elválasztása esetén a tekercs sugaránál kisebb vagy nagyobb távolságú tekercsek mezőjével. A szolenoid belsejében lévő mágneses tér sugárirányban és axiális irányban is vizsgálható.
• PASCO előny: a PASCO Capstone görbeillesztéssel a mágneses tér elméleti egyenlete ugyanazon a grafikonon ábrázolható.

Felhasználási javaslat:

• Mágneses mezők: egy tekercs Helmholtz tekercsek egy szolenoid belsejében

A csomag tartalma:

• Helmholtz-tekercs alap (EM-6715)

• Mágneses-tér tekercs, 500 menetes (EM-6723A) (2 db)
• Tekercs, primer és szekunder (SE-8653A)
• Banándugós mérőkábel (piros), 5 db (SE-9750)
• Banándugós mérőkábel (fekete), 5 db (SE-9751)
• Alapvető optika - Optikai pad, 60 cm (OS-8541)
• Dinamikai sín szenzor rögzítő (CI-6692)
• Kampós súlykészlet (SE-8759)
• Állványtalp rúddal, 25 cm (ME-8270)

• Optika padhoz rúdtartó bilincs, 2 db (OS-8479)
• PASPORT Mágneses tér mérő szenzor, kéttengelyes (PS-2162)
• PASPORT Forgómozgás-mérő szenzor (PS-2120A)

Adatok

Gyártó:

PASCO

PASCO cikkszám:

EX-5540A
