PASCO Kísérlet - Zeeman-effektus

Jellemzők:

• Ebben a kísérletben a hallgató egy Fabry-Perot-interferométer interferencia mintáját figyelheti meg, amely egy homogén mágneses térbe helyezett higanylámpa 546.1 nm-es spektrális vonalából származik. A mágneses tér nullától közel 1 Tesláig változik.
• Kezdetben a fényt a mágneses mező tengelyére merőlegesen nézzük.
• Polarizátort használunk annak bemutatására, hogy a fény színképvonala három vonalra bomlik, amikor párhuzamosan halad a mágneses mező tengelyével, illetve hat vonalra bomlik, ha merőlegesen halad a mágneses mező tengelyével.
• A minta a mező tengelye mentén is megtekinthető, ahol a fény körkörösen polarizált.
• Végül a mágneses mező tengelyére merőlegesen polarizált mintát használjuk a Bohr-mágnes számításához.
• Minden atomi mágneses momentum a Bohr-magneton egész számú vagy félig egész számú többszöröse.
• A mérési összeállításhoz Pasco Capstone szoftverre, 850 Univerzális interfészre vagy 550 Univerzális interfészre van szükség.
• PASCO előny:

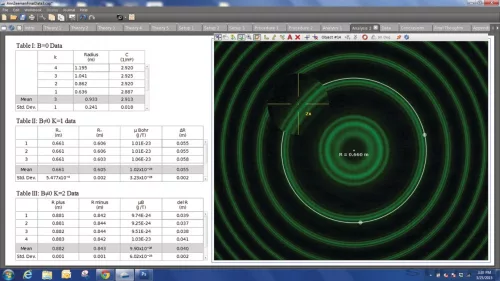

  • A PASCO Capstone szoftverben a tanulók a videó nagyító eszközzel kinagyíthatják a régiót, hogy lássák a vonalfelosztás részleteit.

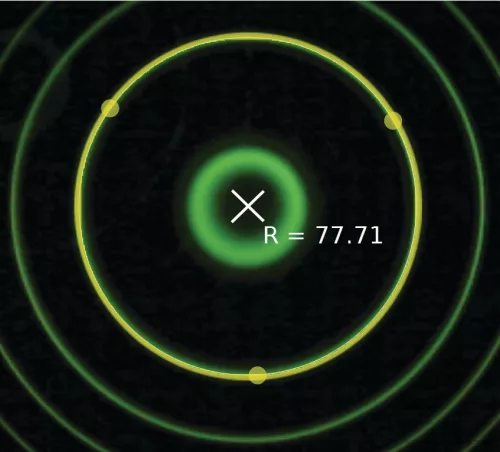

  • Ezenkívül a sugár eszköznek mindössze három pontra van szüksége a kör meghatározásához, így még a részlegesen kívül eső gyűrűk is mérhetők.

Felhasználási javaslat:

• Mérje meg a Zeeman-effektust a mezőre merőleges és párhuzamos polarizációval
• Figyelje meg a fényt a mágnes tengelye mentén

Specifikációk:

• CMOS kamera és lencse:
  • 1/3"
  • 2MP
  • f = 50 mm
  • RA = 1.4
• Fabry-Perot interferométer: λ = 546.1 nm
• Interferencia szűrő: λ = 546.1 nm
• Párhuzamosító lencsék: f = 125 nm
• Mercury lámpa: 10 mA; 3 W
• Elektromágnes: 4 A; 1 T
• Szabályozható DC tápegység: 110 V/220 V; 6 A
• Precíziós optikai állvány átmérő (2D): 45 mm
• Horizontális optikai állvány átmérő (3D): 45 mm; menet = 36 mm
• Sín hossz: 600 mm

A csomag tartalma:

• Elektromágnes
• Tápegység
• Optika
• Tesla mérő
• PASCO Capstone egyfelhasználós liszensz (UI-5401)
