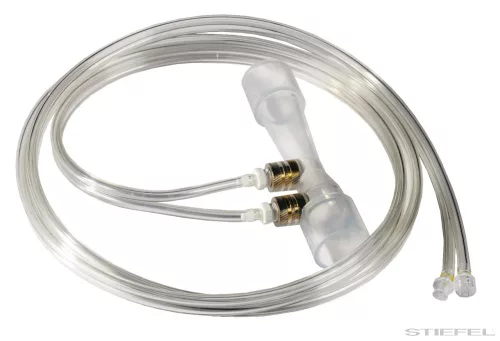

PASCO PASPORT Általános áramlásmérő szenzor Pitot-csővel

Jellemzők:

• Átlátszó PVC teszi lehetővé, hogy lássa a folyadékáramlást a csövekben.
• A gyorskioldók szeleppel vannak ellátva, így a folyadék nem szivárog.
• Működik vízben és levegőben.
• Az Általános áramlásmérő szenzor levegőben vagy vízben határozza meg az áramlási sebességet két bemeneti cső közti nyomáskülönbséget mérve.
• A Venturi- vagy a Pitot-csövet kell az általános áramlásszenzorhoz kötni. A Venturi-cső csőhálózatban használandó, amelyben levegő vagy víz áramlik. A Pitot-csövet nyílt vízcsatornában vagy levegőben lehet használni.

További jellemzők:

• A Venturi-csőben van egy szűkület és két nyomásport tömítéssel. A Venturi-cső az összekötőkkel csatlakoztatható az Általános nyomásmérő szenzorhoz. A Általános nyomásmérő szenzor a folyadéknyomás különbségét méri a két különböző keresztmetszetnél, a szoftver pedig számítást végez, hogy a nyomáskülönbséget sebességgé vagy tömegárammá alakítsa. A Venturi-cső csúszócsaltakozói akármilyen 3/4"-es PVC csőhálózatba beragaszthatók.
• A Pitot-csövet légáramba vagy vízcsatornába kell helyezni. Az Általános áramlásmérő szenzor a Pitot-csőhöz illesztve a nyomáskülönbséget méri a folyadékbemenet és a Pitot-cső sztatikus oldalcsövei között, a szoftver pedig kiszámolja az áramlási sebességet a nyomáskülönbségből.
• Az áramlás anyaga (levegő vagy folyadék) és a használt kiegészítő (Pitot-cső vagy Venturi-cső) a felhasználó által kerül kiválasztásra, amikor a PASCO szoftvert adatgyűjtésre és -kiértékelésre használja.
• Az eszköz használatához PASPORT interfész, az adatgyűjtéshez PASCO SPARKvue vagy PASCO Capstone szoftver szükséges.

Specifikációk:

• Nyomástartomány: 0 - 50 kPa
• Nyomáspontosság: +/-2.5%-a a teljes skálának (0 - 85 °C)
• Felbontás: a teljes skála 0.02%-a
• Ismételhetőség: a teljes skála 0.25%-a
• Venturi tartomány (víz): 0 - 0.00530 m³/s (0 - 84gpm)
• Venturi tartomány (levegő): 0 - 0.0488 m³/s (0 - 773 gpm)
• Pitot tartomány (víz): 0 - 9.98 m/s (0 - 22.3 mph)
• Pitot tartomány (levegő): 0 - 92.1 m/s
• Venturi pontosság: +/-2.1 gpm vízben, +/-2.5 scfm levegőben
