PASCO RLC áramkör

Cikkszám:

PA-CI-6512

PASCO RLC áramkör

Cikkszám:

PA-CI-6512

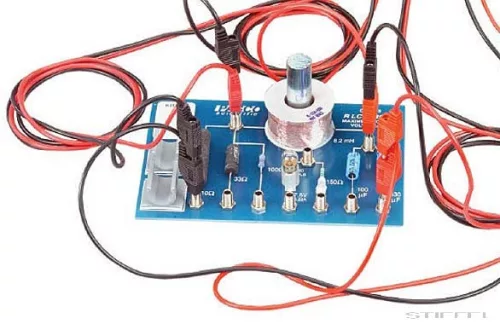

A PASCO RLC áramkört a 850 Univerzális interfésszel való együttes használatára tervezték. Vizgyálja meg egy AC áramkör ellenállásainak, tekercseinek és kapacitásainak a viselkedését.

Részletek
Adatok

Részletek

Felhasználási javaslat:

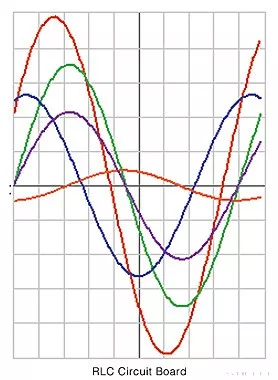

Feszültség/áram fázisának kapcsolatai.
RLC rezonancia.
Nem ohmos karakterisztikák.

Specifikációk:

Elenállások:
- 100 Ohm, 1 W
- 33 Ohm, 5 W
- 10 Ohm, 10 W
Kapacitások:
- 100 uF, 16 V
- 330 uF, 16 V (a kapacitásértékek +/-20%-kal eltérhetnek)
Tekercs:
- 8.2 mH 1 kHz-en, 6.5 Ohm maximális DC ellenállás, 0.8 A áramerősség RMS, 3/4” I.D. x 1-3/4” O.D.
LED:
- piros (655 nm)
- zöld (565 nm)
Lámpa: 7.5 V, 0,22 a, #50 minicsavarkialakítás
Jellemző nyitófeszültség: 1.6 - 2.1 V
Átlagos fényerő 20 mA-nél: 1.5 mcd

Adatok

Gyártó:

PASCO

PASCO cikkszám:

CI-6512
